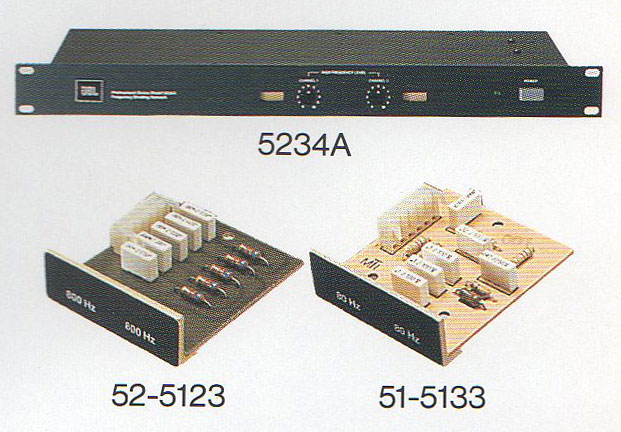

JBL【5234A】エレクトロニック・クロスオーバー・ネットワーク(チャンネルディバイダー)

スタジオ・モニター・システムや音楽再生用スピーカー・システムの性能を最大限に生かすためのエレクトロニック・クロスオーバー・ネットワークです。
ラックマウントサイズの2チャンネル構成で、ステレオ用としては2ウェイ、モノなら3ウェイのマルチ・アンプに対応しています。
クロスオーバー周波数は、別売のプラグイン・クロスオーバー・カード(フィルター基板)のさしかえによって、多様なスピーカーシステムにマッチした特性が得られます。
80Hzから7kHzまでの各クロスオーバー用のカードがあり、標準仕様以外のクロスオーバー周波数に対応するブランク・カードも用意しています。JBLスタジオ・モニター専用カードも用意。さらに5234Aは6.2Vというきわめて高い定格出力をもち、出力インピーダンスも充分低く、どのようなタイプのパワーアンプにも余裕のある動作で低歪率信号を送りこみます。
ハイパス回路にはレベルコントロールが設けられており、また内部のプログラミング・スイッチで低域端のQを7段階に切り替えることができます。
ゲイン 0dB(パスポート)
クロスオーバー周波数 プラグインモジュール式(別売)
クロスオーバーポイント -3dB±10%
減衰特性 12dB/oct、18dB/oct(プラグインモジュールによって決定)
全高調波歪率 0.5%(20Hz〜20kHz、定格出力時、カタログ記載)
0.01%(+18dBv、>100kΩ負荷、テクニカルマニュアル記載)
周波数特性 20Hz〜20kHz ±0.5dB
SN比 90dB以上(20Hz〜20kHz、バンドパスフィルター使用)
チャンネルセパレーション 70dB以上(20Hz〜20kHz)
定格出力 6.2V(+18dBv、0dBv=0.775Vrms(1mW、600Ω負荷)
入力インピーダンス 50kΩバランス
負荷インピーダンス 600Ω以上
出力インピーダンス 47Ω(カタログ記載)
50Ω(アンバランス、テクニカルマニュアル記載)
入力 スクリュータイプターミナル
6.3mmホーンジャック、3回路バランス入力
出力 スクリュータイプターミナル
6.3mmホーンジャック、2回路アンバランス出力
電源 AC100〜120V/200〜240V、50Hz/60Hz
消費電力 6W
外形寸法 幅483×高さ44×奥行194(209)mm(1EIA標準ラックサイズ)
重量 1.8kg


ディバイディングネットワーク
・52-5123(8,000円)クロスオーバー周波数:800Hz、12dB/oct
・51-5133(9,000円)クロスオーバー周波数:800Hz、18dB/oct


ハーマン・インターナショナルカタログより
